Teória 19: GUI v Jave¶

Podpora grafiky a grafického užívateľského rozhrania ma v Jave dlhú a bohatú históriu. Postupne si prejdeme a porovnáme knižnice AWT, Swing a JavaFX. Na tomto predmete budeme ďalej preberať knižnicu JavaFX.

Knižnice na kreslenie grafiky umožňujú kresliť rôzne tvary (čiary, obdĺžniky, kruhy), vypisovať text a pracovať s farbami. Ďalšou úrovňou sú GUI knižnice, ktoré poskytujú komponenty pre tvorbu užívateľského rozhrania (tlačidlá, textové polia, scrollbar, menu, tabuľky) a iné pokročilejšie funkcie. Nakoniec máme 3D knižnice, ktoré poskytujú nástroje na tvorbu 3D objektov a prostredí, vedia pracovať s textúrami a osvetlením.

AWT¶

AWT je prvá grafická knižnica v Jave (1996) poskytujúca GUI funkcionality. Neimplementuje vlastné komponenty, ale volá grafické knižnice daného operačného systému. Je to tzv. wrapper nad natívnym GUI.

Výhody

Natívny vzhľad
Jednoduchá architektúra
Rýchly štart

Zásadné problémy

Nejednotné správanie na rôznych OS
Veľmi obmedzené možnosti kreslenia
Ťažko rozšíriteľné
Problémy s layoutmi a Z-orderom

O AWT sa hovorí, že používa tzv. heavyweight (ťažké, komplikované) komponenty, pretože vykresľovanie prenecháva operačnému systému, mimo Javu, a nekreslí si ich sama.

Ukážka AWT kódu¶

AwtCounter.java

public class AwtCounter extends Frame {

    private int counter = 0;
    private TextField textField;

    public AwtCounter() {
        super("AWT Counter");

        setLayout(new FlowLayout(FlowLayout.LEFT, 20, 20));

        Font bigFont = new Font("SansSerif", Font.PLAIN, 36);

        Label label = new Label("Počítadlo:");
        label.setFont(bigFont);
        add(label);

        textField = new TextField("0", 5);
        textField.setFont(bigFont);
        add(textField);

        Button button = new Button("Plus 1");
        button.setFont(bigFont);
        add(button);
        button.addActionListener(e -> {
            counter++;
            textField.setText(String.valueOf(counter));
        });

        setSize(500, 180);

        addWindowListener(new WindowAdapter() {
            public void windowClosing(WindowEvent e) {
                dispose();
                System.exit(0);
            }
        });
        setVisible(true);
    }
}

Porovnanie GUI¶

Na nasledujúcich screenshotoch môžete porovnať AWT vo Windowse, Linuxe a Mac OS

AWT Windows

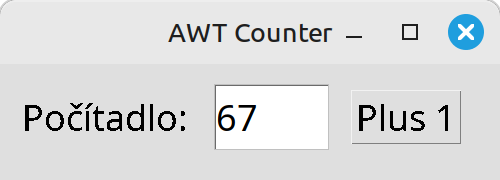

AWT Linux

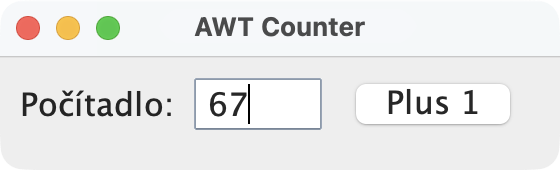

AWT Mac OS

Java 2D¶

Do knižnice AWT boli v roku 1998 pridané triedy pre vykresľovanie 2D grafiky, tzv. Java 2D.

Vlastnosti:

Vektorová grafika
Transformácie (rotate, scale, translate)
Anti-aliasing
Práca s fontami a obrázkami

Java 2D sa dodnes hojne používa a je aj základom pre modernejšie GUI knižnice.

Nevýhody:

Obmedzená hardwarová akcelerácia
Nevhodné pre moderné animácie

Swing¶

Okrem Java 2D bol v roku 1998 predstavený aj Swing a stal sa nástupcom AWT pre GUI vývoj. Je postavený nad AWT, ale používa "ľahké" komponenty (lightweight components), ktoré sa kreslia priamo v Jave bez závislosti na natívnych widgetoch. Swing sa stal štandardom pre desktopové aplikácie na viac než 10 rokov

Podporuje pokročilé komponenty ako stromy, tabuľky, editory a drag-and-drop.

Výhody:

Konzistentné správanie
Bohatá sada komponentov
Plná kontrola nad vykresľovaním

Nevýhody:

Pomalšie vykresľovanie (CPU-based)
Zastaralý vzhľad
Komplikovaná architektúra

Ukážka Swing kódu¶

SwingCounter.java

public class SwingCounter {

    private int counter = 0;

    public SwingCounter() {
        JFrame frame = new JFrame("Swing Counter");
        frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);

        JPanel panel = new JPanel(new FlowLayout(FlowLayout.LEFT, 20, 20));

        Font bigFont = new Font("SansSerif", Font.PLAIN, 36);

        JLabel label = new JLabel("Počítadlo:");
        label.setFont(bigFont);
        panel.add(label);

        JTextField textField = new JTextField("0", 5);
        textField.setFont(bigFont);

        panel.add(textField);

        JButton button = new JButton("Plus 1");
        button.setFont(bigFont);
        button.addActionListener(e -> {
            counter++;
            textField.setText(String.valueOf(counter));
        });
        panel.add(button);

        frame.setContentPane(panel);
        frame.setSize(560, 170);
        frame.setVisible(true);
    }
}

Porovnanie GUI¶

Na nasledujúcich screenshotoch môžete porovnať Swing vo Windowse, Linuxe a Mac OS

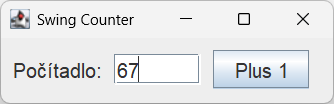

SWING Windows

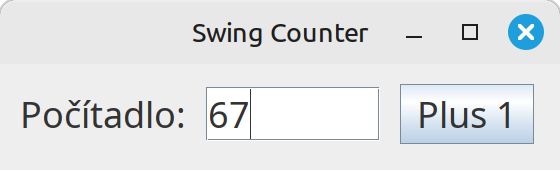

SWING Linux

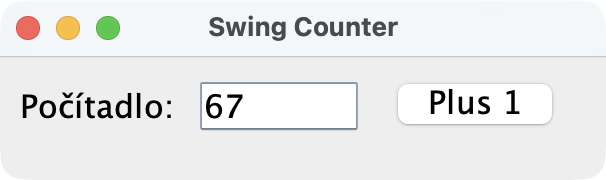

SWING Mac OS

JavaFX¶

JavaFX bol vytvorený ako moderný nástupca Swingu. Jeho prvá verzia vyšla v roku 2008. Je ľahší na učenie pre web developerov vďaka CSS. Poskytuje modernejší dizajn a ponúka aj podporu 3D grafiky. JavaFX je dnes najlepšia voľba pre nové Java desktop GUI. Pomocou pluginov sa dá JavaFX aplikácia spustiť aj na Androide a iOS.

Výhody:

Moderný vzhľad
GPU akcelerácia, podpora animácií a efektov
Podpora CSS
Scene graph - ako DOM v prehliadačoch
FXML - ako HTML v prehliadačoch

Nevýhody:

Nie je štandardnou súčasťou Javy
Menší ekosystém než Swing
Vhodný hlavne pre desktopové aplikácie

Ukážka JavaFX kódu¶

FxCounterApplication.java

public class FxCounterApplication extends Application {

    private int counter = 0;

    public void start(Stage stage) {

        Label label = new Label("Počítadlo:");
        label.setStyle("-fx-font-size: 18px;");

        TextField textField = new TextField("0");
        textField.setPrefColumnCount(4);
        textField.setStyle("-fx-font-size: 18px;");

        Button button = new Button("Plus 1");
        button.setStyle("-fx-font-size: 18px;");

        button.setOnAction(e -> {
            counter++;
            textField.setText(String.valueOf(counter));
        });

        HBox root = new HBox(20, label, textField, button);
        root.setPadding(new Insets(20));

        Scene scene = new Scene(root);
        stage.setTitle("JavaFX Counter");
        stage.setScene(scene);
        stage.show();
    }
}

Porovnanie GUI¶

Na nasledujúcich screenshotoch môžete porovnať JavaFX vo Windowse, Linuxe a Mac OS

JavaFX Windows

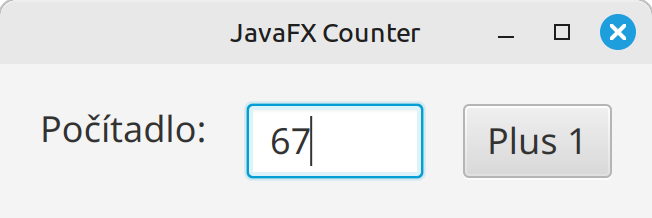

JavaFX Linux

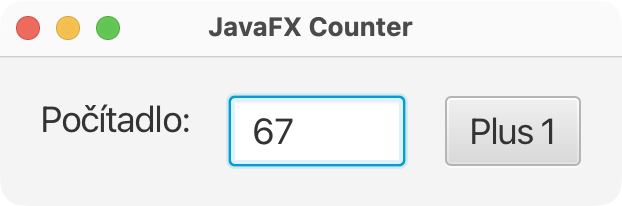

JavaFX Mac OS

Zhrnutie teórie¶

Všetky príklady uvedené na tejto hodine viete nájsť a vyskúšať v repozitári na adrese https://github.com/wagjo/opg-gui

Poznámky do zošita

V zošite je potrebné mať napísané aspoň tieto poznámky:

GUI V JAVE

2D grafika - tvary (čiary, obdĺžniky, kruhy), text, farby, ...
GUI - komponenty pre tvorbu užívateľského rozhrania (tlačidlá, textové polia, scrollbar, menu)
3D - textúry, polygony, scéna, osvetlenie, kamera

AWT
- Prvá GUI knižnica v Jave (1996)
- Rýchly štart, jednoduchá architektúra
- Natívny vzhľad, ale nejednotné správanie na rôznych OS
- Veľmi obmedzené možnosti kreslenia, málo komponentov
- heavyweight (ťažké, komplikované) komponenty, pretože vykresľovanie prenecháva OS

Java 2D
- 1998, pre vykresľovanie 2D grafiky, nie GUI
- Vektorová grafika, Transformácie (rotate, scale, translate)
- Práca s fontami a obrázkami
- Obmedzená hardwarová akcelerácia

Swing
- Nástupca AWT pre GUI vývoj (1998)
- používa "ľahké" komponenty (lightweight components), ktoré sa kreslia priamo v Jave, nie cez OS
- pokročilé komponenty ako stromy, tabuľky, editory a drag-and-drop.
- Konzistentné správanie naprieč OS
- Zastaralý vzhľad, komplikovaná architektúra

JavaFX
- moderný nástupca Swingu. (2008)
- ľahší na učenie pre web developerov vďaka CSS
- Moderný vzhľad, GPU akcelerácia, podpora animácií a efektov
- Podpora CSS, scene graph - niečo ako DOM v prehliadačoch
- FXML - niečo ako HTML v prehliadačoch

Skúšanie a kontrola vedomostí

Na ďalšej hodine budeme kontrolovať nasledovné veci:

Zapísané poznámky z hodiny vo vašom zošite

Okruhy otázok na test:

Aké typy krafických knižníc poznáme
Čo je AWT, aké má vlastnosti, výhody, nevýhody
Čo je Java 2D, aké má vlastnosti, výhody, nevýhody
Čo je Swing, aké má vlastnosti, výhody, nevýhody
Čo je JavaFX, aké má vlastnosti, výhody, nevýhody
