Cvičenie 1: Úvod do predmetu, vývojový diagram

Úvodné cvičenie je venované príprave vášho počítača, inštalácii potrebných nástrojov a programov a praktickému úvodu do ekosystému Java. Okrem toho sa na tomto a na nasledujúcich cvičeniach stručne zopakujú témy programovania, ktoré ste preberali v predchádzajúcich rokoch. Vysvetlí sa tiež, ktoré znalosti by už študent mal ovládať, nakoľko tento predmet nie je úvodným predmetom pre programovanie ako také.

Na cvičení si taktiež zopakujeme návrh a tvorbu jednoduchých vývojových diagramov. Klasické vývojové diagramy sú používané hlavne pri výuke. Ich pochopenie vám však neskôr pomôže pri vytváraní iných typov diagramov. Tie sa v praxi hojne používajú na vysvetlenie procesov prebiehajúcich v počítačovom systéme či aplikácii. Pri zložitejšej architektúre, práci vo väčšom tíme ľudí alebo pri komunikácii s manažérmi sú diagramy často lepšie riešenie ako text, odrážky, či ukážka kódu.

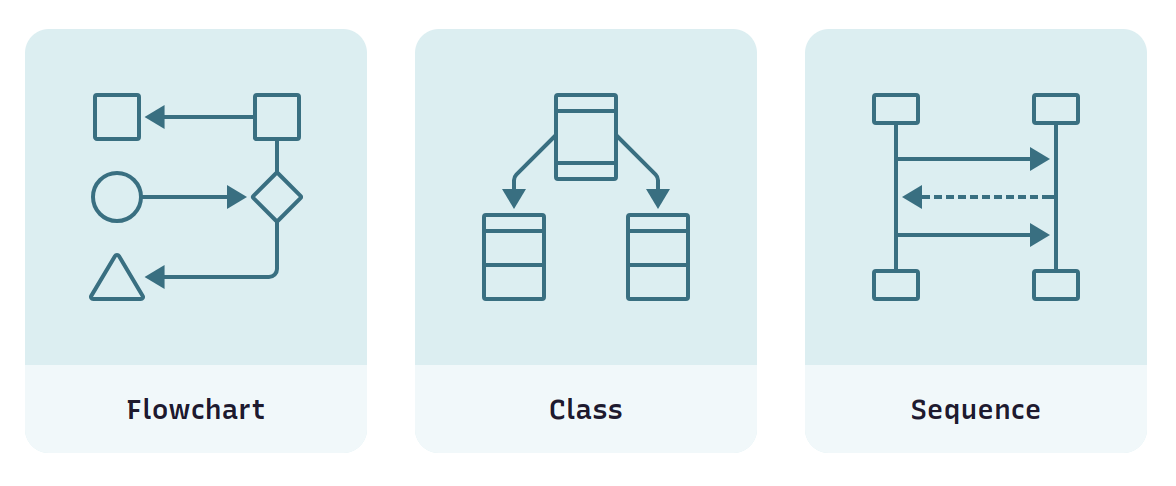

Typy vývojových diagramov v nástroji mermaidchart.com

Opakovanie z minulých rokov

Tento predmet nie je úvodom do programovania ako takého, preto sa od vás očakáva, že už ovládate základy programovania a algoritmizácie. Na úvodných cvičeniach si zopakujeme veci z programovania, ktoré ste brali v minulých rokoch. Porovnáme si kód v Jave s kódom, ktorý ste písali v jazyku Python. Ak si však z predchádzajúcich rokov už veľa nepamätáte, oprášte si doma staré zošity a učebnice.

Okrem úplných základov programovania a algoritmizácie si zopakujte aj zložené dátové štruktúry ako polia, množiny a slovníky, a taktiež základné triediace a vyhľadávacie algoritmy.

V rámci tohto predmetu budeme používať okrem IDE aj konzolu a príkazový riadok, preto ak používate na svojom počítači operačný systém Windows, odporúčam vám nainštalovať si PowerShell. Ak to však s programovaním myslíte vážne, pouvažujte nad operačným systémom Linux. Pre seriózne programovanie je vo väčšine prípadov Linux tým najlepším riešením.

Učím sa s pomocou Umelej Inteligencie

Som študent strednej školy. Vysvetli mi jednoduchým spôsobom, ako funguje:

Sú tieto odpovede, ktoré nám dala umelá inteligencia, správne? Dôverovali by ste umelej inteligencii pri témach, o ktorých vôbec nič neviete?

Java Development Kit

Java nie je iba programovací jazyk, ale aj celá platforma a sada programov a nástrojov na vývoj a spúšťanie programov napísaných pre túto platformu. Štandardne ak si stiahnete do svojho počítača 'Javu', tak ide iba o nástroje na spúšťanie programov vytvorených pre platformu Java. Táto sada programov sa volá Java Runtime Environment (JRE) a vlastné programy v takejto 'Jave' nebudete môcť písať.

Na to, aby ste mohli aj programy aj tvoriť potrebujete tzv. Java Development Kit (JDK). Ide o väčšiu sadu nástrojov, ktorá okrem JRE v sebe obsahuje aj nástroje pre programátorov. Táto JDK sada však nie je iba jedna, ale existuje veľké množstvo tzv. distribúcií JDK od rôznych inštitúcii a firiem.

V rámci tohto predmetu budeme používať distribúciu Temurin vytvorenú nadáciou Eclipse. Ide o open source distribúciu, ktorá je vhodná na bežné použitie ako pri výuke, tak aj pri komerčnom nasadení Javy. Stiahnite si teda a nainštalujte do svojho počítača JDK Temurin vo verzii 25 LTS z oficiálnej stránky https://adoptium.net/

Ktorú verziu Javy použiť?

Nová verzia Javy vychádza každých 6 mesiacov. Pre bežné použitie však nie je dobré používať vždy tú najnovšiu, ale radšej použite verziu LTS (long-term support), ktorá vychádza každé dva roky. Je stabilnejšia a má dlhú podporu aktualizácii opráv chýb a bezpečnostných záplat.

Verzie Javy z podporou LTS sú verzie 17, 21 a 25. Pre viac informácii pozri stránku o histórii verzií Javy

Po úspešnej inštalácii si funkčnosť overte tak, že si otvorte nové okno konzoly a v príkazovom riadku spusťte príkaz java --version.

~$ java --version
openjdk 25.0.4 2026-07-21 LTS
OpenJDK Runtime Environment Temurin-25.0.4+7 (build 25.0.4+7-LTS)
OpenJDK 64-Bit Server VM Temurin-25.0.4+7 (build 25.0.4+7-LTS, mixed mode, sharing)

IDE

IntelliJ IDEA

Pre komfortné programovanie v Jave je vhodné, aby ste používali vývojové prostredie, po anglicky Integrated Development Environment (IDE). Na tomto predmete budeme pracovať vo vývojovom prostredí IntelliJ IDEA od firmy JetBrains. Ide o najpopulárnejšie a najviac premakané vývojové prostredie pre jazyk Java.

Program IntelliJ IDEA si stiahnite a nainštalujte z oficiálnej stránky https://www.jetbrains.com/idea/download. K dispozícii je bezplatná verzia Community Edition a platená verzia Ultimate. Ako študenti SPŠE v Prešove máte jedinečnú možnosť používať platenú verziu Ultimate úplne zadarmo.

Ako si aktivovať IntelliJ IDEA Ultimate

Pre aktiváciu platenej verzie je potrebné

  • zaregistrovať sa na stránke https://account.jetbrains.com/signup s použitím svojej školskej e-mailovej adresy.
  • požiadať o školskú licenciu na stránke https://www.jetbrains.com/shop/eform/students. Vyplnenie formulára a potvrdenie e-mailovej adresy vám zaberie 3 minúty a školskú licenciu získate automaticky ihneď po zaslaní žiadosti.
  • prihlásiť sa do vyššie vytvoreného konta v programe IntelliJ IDEA. Prihlásenie urobíte v okne Manage Subscriptions ktoré nájdete v sekcii Help, alebo v úvodnom okne po stlačení na ikonku vľavo dole.

IntelliJ IDEA nie je zďaleka jediné vývojové prostredie pre jazyk Java. Medzi ďalšie populárne IDE-čka patria programy Netbeans a Eclipse IDE. Veľa programátorov má tiež v obľube používať nástroj Visual Studio Code, čo je taký univerzálny editor pre veľké množstvo jazykov, a zvláda celkom dobre aj Javu. Medzi jeho najväčšie výhody patrí jednoduchosť, rýchlosť, veľké množstvo rozšírení a výborná podpora pre nástroje umelej inteligencie.

Vývojový diagram

Použitie diagramov pri tvorbe softvéru prešlo turbulentnou históriou. V súčasnom modernom spôsobe programovania sa v posledných rokoch prestali používať príliš formálne a komplexné diagramy. Neprinášali želaný úžitok, stratilo sa pri nich veľa času a rýchlo sa stali zastaralými. Namiesto nich do popredia prišli ľahké tzv. "lightweight" diagramy, ktoré sú praktickejšie, jednoduchšie a rýchlejšie sa prispôsobia zmenám. Často sa dokonca dajú vytvoriť aj automaticky, priamo zo zdrojového kódu aplikácie.

Moderným prístupom ku tvorbe diagramov sa budeme venovať aj na tomto predmete. Pred tým však je vhodné zopakovať si vývojové diagramy. Tie majú stále svoje uplatnenie, či už ide o popis jednoduchých a priamočiarych procesov, alebo pri popise algoritmov. Okrem použitia vývojových diagramov vo výuke nájdeme ich využitie v praxi stále aj dnes. Ozrejmia nám poradie krokov v danom procese, pomáhajú zorientovať sa v algoritme a pomocou nich vieme skontrolovať, či sme pri implementácii na nič nezabudli.

Učím sa s pomocou Umelej Inteligencie

Som študent strednej školy. Chcem vedieť, aké sú súčasné trendy používania diagramov pri softvérovom vývoji.

Treba prečitať

Návrh vývojového diagramu netreba komplikovať. Často je vhodné použiť iba minimálny počet blokov, prepojením šípkami určiť ich poradie a bloky zrozumiteľne označiť. Pri popise blokov je najlepšie zamerať sa na vyjadrenie akcie, ktorú daný blok vykonáva. Zložitejšie časti procesu je vhodné rozdeliť do viacerých menších diagramov a na tie sa potom v hlavnom diagrame odkazovať.

V nasledujúcej časti si pripomenieme základné bloky vývojového diagramu, ktoré sa používajú pri popise algoritmov a na konkrétnych príkladoch si ukážeme ich využitie.

Základné bloky vývojového diagramu

Príklad Typ symbolu Popis
flowchart TD
    A([Štart])
TerminálOznačuje začiatok a koniec procesu. Niekedy nazývaný aj terminátor.
flowchart TD
    A[/Načítaj číslo i/]
Vstup/VýstupVstup a výstup dát, napr. načítanie čísla, vypísanie výsledku, ...
flowchart TD
    A[x = i * y]
Operácia, procesBežný príkaz, operácia alebo iný konkrétny krok procesu
flowchart TD
    A{x > 10}
RozhodovanieRozhodovacia funkcia, podmienka. Má viacero výstupov, označených podľa toho, aký výsledok rozhodovania môže nastať.
flowchart TD
    A[[Rozklad na prvočísla]]
PodprocesPodprogram, metóda alebo funkcia, ktorej proces je zakreslený na inom mieste vývojového diagramu

Jednotlivé časti vývojového diagramu sú spojené čiarami so šípkami , ktoré určujú smer toku, teda v akom poradí sa bude daný proces alebo algoritmus vykonávať.

Okrem vyššie uvedených symbolov vývojového diagramu existujú ďalšie symboly s rôznymi významami, napríklad existuje špeciálny typ symbolu pre manuálny vstup dát, alebo symbol pre krok prípravy. V bežnej praxi však tieto symboly nie sú veľmi rozšírené a väčšinou si kľudne vystačíme so základnými symbolmi.

Príklad 1.1: Súčet dvoch čísel

flowchart TD
    Start([Štart]) --> Input1[/Prečítať číslo1/]
    Input1 --> Input2[/Prečítať číslo2/]
    Input2 --> Sum[súčet = číslo1 + číslo2]
    Sum --> Output[/Vypísať súčet/]
    Output --> End([Koniec])

Príklad 1.2: Delenie dvoch čísel

flowchart TD
    Start([Štart]) --> Input1[/Prečítať delenec/]
    Input1 --> Input2[/Prečítať deliteľ/]
    Input2 --> Test{deliteľ == 0}
    Test --> |Áno|Error[/Vypísať "Nulou sa nedá deliť"/]
    Test --> |Nie|Div[podiel = delenec / deliteľ]
    Div --> Output[/Vypísať podiel/]
    Output --> End([Koniec])
    Error --> End

Príklad 1.3: Kalkulačka

flowchart TD
    Start([Štart]) --> Prompt[/Vypísať menu s možnosťami: S, P, A, X/]
    Prompt --> Read[/Vstup: voľba užívateľa/]
    Read --> Choice{Čo si užívateľ vybral?}
    Choice --> |S|Add[[Súčet]]
    Choice --> |P|Div[[Podiel]]
    Choice --> |A|Abs[[Absolútna hodnota]]
    Choice --> |X|End([Koniec])
    Add --> Prompt
    Div --> Prompt
    Abs --> Prompt
    AStart([Absolútna hodnota]) --> Input1[/Prečítať číslo/]
    Input1 --> Test{číslo < 0}
    Test --> |Áno|Inv[číslo = číslo * -1]
    Test --> |Nie|Output[/Vypísať číslo/]
    Inv --> Output
    Output --> AEnd([Koniec])
    classDef empty width:0px

Príklad 1.4: Praženica na cibuľke

flowchart TD
    Start([Štart]) --> InitEgg[[Pripraviť vajíčka]]
    InitEgg --> S0[Dať panvicu na sporák]
    S0 --> InitOnion[[Opražiť cibuľu]]
    InitOnion --> S1[Vyliať vajíčka do panvice s opraženou cibuľou]
    S1 --> S2[Miešať]
    S2 --> Test{praženica == riedka}
    Test --> |true|S2
    Test --> |false|S3[Vypnúť sporák]
    S3 --> S4[Dať praženicu na tanier a podávať]
    S4 --> End([Koniec])
    AStart([Pripraviť vajíčka]) --> A1[/Vybrať vajíčka/]
    A1 --> AP1[Rozbiť vajíčka a vyliať do misky]
    AP1 --> AP2[Rozmiešať]
    AP2 --> AEnd([Koniec])

    BStart([Opražiť cibuľu]) --> B1[/Vybrať cibuľu, olej a korenie/]
    B1 --> BP1[Očistiť a pokrájať cibuľu]
    BP1 --> BP2[Dať do panvice olej a cibuľu, zapnúť sporák]
    BP2 --> BP3[Miešať]
    BP3 --> BTest{cibuľa == opražená}
    BTest --> |true|BKor[Pridať korenie a soľ]
    BKor --> BEnd([Koniec])
    BTest --> |false|BP3

Príklad 1.5: Pracovný tok (Workflow) predajcu áut

flowchart LR
    Start([Štart]) --> Test{Nové alebo jazdené auto?}
    Test --> |Nové|New[Nakonfigurovať nové vozidlo]
    Test --> |Jazdené|Old[Vybrať auto zo skladových zásob]
    New --> P1[Ponúknuť zimné pneumatiky]
    Old --> P1
    P1 --> O1((A ))
    O2(( A)) --> P3[Ponúknuť poistenie]
    P3 --> P4[Ponúknuť predĺženie záruky]
    P4 --> P5[Ponúknuť vernostný program]
    P5 --> End([Koniec])

Úloha do zošita: Vývojový diagram

Do zošita si zakreslite jeden jednoduchý vývojový diagram s rozhodovacím blokom.

Splnenie úlohy vám budeme kontrolovať.

Zbierka príkladov vývojových diagramov

V tejto časti uvádzame zopár úloh pre tvorbu vývojových diagramov. Po kliknutí na príklad sa vám ukáže daný diagram.

Príklad 1.6: Zistenie väčšieho z dvoch čísel
flowchart TD
    Start([Štart]) --> Vstup[/Načítaj čísla: x, z/]
    Vstup --> Test{x > y}
    Test -->|true|A[/Výstup: x/]
    Test -->|false|B[/Výstup: y/]
    A --> End([Koniec])
    B --> End

Doplňujúce otázky

  • Čo sa stane, ak sú čísla rovnaké?
  • Ako by ste upravili diagram tak, aby pokrýval všetky možnosti?
Príklad 1.7: Výpis radu čísel
flowchart TD
    Start([Štart]) --> Vstup[/Načítaj čísla: from, to/]
    Vstup --> P[i = from]
    P --> Test{i <= to}
    Test -->|false| End([Koniec])
    Test -->|true|Print[/Výstup: i/]
    Print --> Step[i = i + 1]
    Step --> Test

Doplňujúce otázky

  • Funguje tento algoritmus pre akúkoľvek dvojicu čísel?
  • Vypíše sa aj číslo to?
Príklad 1.8: Hľadanie čísla
flowchart TD
    Start([Štart]) --> Prompt[/Uhádni na aké číslo myslím/]
    Prompt --> R[y = random_integer]
    R --> Vstup[/Načítaj číslo x/]
    Vstup --> EQ{x == y}
    EQ -->|true| WIN[/Uhádol si, bolo to číslo Y/]
    WIN --> End([Koniec])
    EQ -->|false|CMP{x > y}
    CMP -->|true| BIG[/Hľadané číslo je menšie, hádaj znova/]
    BIG --> Vstup
    CMP -->|false| SMOL[/Hľadané číslo je väčšie, hádaj znova/]
    SMOL --> Vstup

Doplňujúce otázky

  • Ako by vyzeral vývojový diagram, ak by mal súťažiaci iba 10 pokusov?
  • Čo by bolo treba pridať, aby vo výslednom výpise sa uviedlo, na koľko pokusov bolo číslo uhádnuté
Príklad 1.9: Výpočet aritmetického priemeru
flowchart TD
    Start([Štart]) --> Init[počet = 0, súčet = 0]
    Init --> Prompt[/Zadaj ďalšie číslo, alebo 'X' ak hotovo/]
    Prompt --> Hotovo{vstup == 'X'}
    Hotovo -->|true| Print[[Výpis priemeru]]
    Print --> END([Koniec])
    Hotovo -->|false| P1[počet = počet + 1]
    P1 --> P2[súčet = súčet + vstup]
    P2 --> Prompt
    AStart([Výpis priemeru])
    AStart --> P3[priemer = súčet / počet]
    P3 --> Out[/Vypíš priemer/]
    Out --> AEnd([Koniec])

Doplňujúce otázky

  • Čo sa stane, ak nezadáme žiadne číslo?
  • Čo sa stane, ak zadáme písmeno iné ako 'X'?
Príklad 1.10: Zoradenie poľa algoritmom Bubble Sort
flowchart TD
    Start([Štart]) --> InitV[/"Vstup: pole čísel"/]
    InitV --> N["n = length(pole)"]
    N --> InitSwap["swapped = false"]
    InitSwap --> Loop["i = 1"]
    Loop --- C1[ ]:::empty
    C1 --> Test{"pole[i - 1] > pole[i]"}
    Test --> |true|Swap["prehoď_prvky(i-1, i)"]
    Test --> |false|Step
    Swap --> SetSwapped["swapped = true"]
    SetSwapped --> Step["i = i + 1"]
    Step --> TestLoop{"i < n"}
    TestLoop -->|true| C1
    TestLoop -->|false| TestSwapped{"swapped == true"}
    TestSwapped -->|true| InitSwap
    TestSwapped -->|false| End([Koniec])
    classDef empty width:0px

Doplňujúce otázky

  • Prečo vnútorný cyklus začína od čísla 1 a nie od čísla 0?
  • Algoritmus by sa dal optimalizovať, ako?

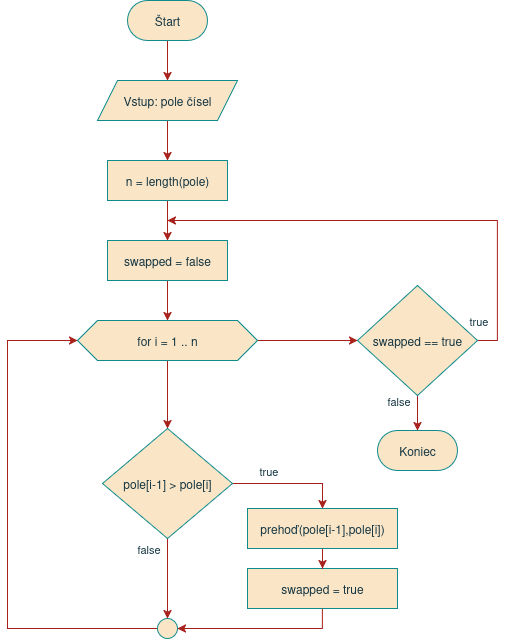

Vývojový diagram s použitím neštandardného symbolu cyklu for, vytvorený v programe draw.io

Bubble sort flowchart

Príklad 1.11: Výpočet faktoriálu pomocou iterácie
flowchart TD
    Start([Štart]) --> Vstup[/Načítaj číslo/]
    Vstup --> Init[i = 1, výsledok = 1]
    Init --> Test{i <= číslo}
    Test -->|false| Out[/Vypíš výsledok/]
    Test -->|true| P[výsledok = výsledok * i]
    P --> P2[i = i + 1]
    P2 --> Test
    Out --> End([Koniec])

Doplňujúce otázky

  • Aké najväčšie číslo by váš program vedel spracovať?
Príklad 1.12: Výpočet faktoriálu pomocou rekurzie
flowchart TD
    Start([Štart]) --> Vstup[/Načítaj číslo n/]
    Vstup --> FN[["výsledok = faktorial(n)"]]
    FN --> Out[/Vypíš výsledok/]
    Out --> End([Koniec])

    AStart(["faktorial(x)"]) --> Test{x == 0}
    Test --> |true| P1[výsledok = 1]
    Test --> |false| P2[["výsledok = x * faktorial(x-1)"]]
    P1 --> AEnd([return výsledok])
    P2 --> AEnd

Doplňujúce otázky

  • Ktorá verzia algoritmu je ľahšia na pochopenie?
  • Ktorá verzia algoritmu je ľahšia na programovanie?
Príklad 1.13: Súčet prvých N prirodzených čísel
flowchart TD
    Start([Štart]) --> Init[výsledok = 0]
    Init --> Vstup[/Načítaj číslo n/]
    Vstup --> Test{n == 0}
    Test -->|true|Print[/Výstup: výsledok/]
    Print --> End([Koniec])
    Test -->|false|P[výsledok = výsledok + n]
    P --> P1[n = n - 1]
    P1 --> Test

Doplňujúce otázky

  • Aký bude priebeh algoritmu, ak zadáme číslo, ktoré nie je prirodzené?
  • Ako by ste upravili algoritmus tak, aby pokrýval všetky možnosti vstupu?
Príklad 1.14: Povrch a objem valca
flowchart TD
    Start([Štart]) --> VstupR[/Načítaj polomer/]
    VstupR --> VstupV[/Načítaj výšku/]
    VstupV --> S1[[Povrch valca]]
    S1 --> S2[[Objem valca]]
    S2 --> End([Koniec])

    PStart([Objem valca]) --> PP1["SP = 3.14 \* polomer \* polomer"]
    PP1 --> PP2[objem = SP * výška]
    PP2 --> PV[/Výstup: objem/]
    PV --> PEnd([Koniec])

    VStart([Povrch valca]) --> VP1["SP = 3.14 \* polomer \* polomer"]
    VP1 --> VP2["SPL = 2 \* 3.14 \* polomer \* výška"]
    VP2 --> VP3[povrch = 2 * SP + SPL]
    VP3 --> VV[/Výstup: povrch/]
    VV --> VEnd([Koniec])

Doplňujúce otázky

  • Algoritmus zbytočne počíta jednu časť dvakrát. Ako by ste upravili diagram tak, aby sa počítala iba raz?
Príklad 1.15: Nájdenie čísla v poli
flowchart TD
    Start([Štart]) --> InitV[/"Vstup: pole čísel"/]
    InitV --> InitX[/Vstup: hľadané číslo x/]
    InitX --> P["i = 0"]
    P --> P2["n = length(pole)"]
    P2 --> Test{i < n}
    Test --> |false|Fail[/Výstup: číslo sa nenašlo/]
    Test --> |true|Test2{"pole[i] == x"}
    Test2 --> |true|Win[/Výstup: číslo sa nachádza na pozícii i/]
    Test2 --> |false|Step["i = i + 1"]
    Step --> Test
    Fail --> End([Koniec])
    Win --> Koniec

Doplňujúce otázky

  • Čo ak sa v poli nachádza hľadané číslo viac krát? Ako upraviť algoritmus, aby vypísal všetky nájdenia?
  • Ak by boli čísla v poli zoradené, dal by sa algoritmus optimalizovať?

Pseudokód

Pseudokód je spôsob zápisu algoritmu v prirodzenom jazyku, podobnom programovaciemu, ale bez striktnej syntaxe. Pomáha plánovať kód. Taktiež pomáha vysvetliť, ako daný algoritmus funguje. Pseudokód je určený hlavne na zápis algoritmov a podobá sa na zdrojový kód. Pre písanie pseudokódu neexistujú žiadne pravidlá a väčšinou sa pseudokód podobá na programovací jazyk, ktorý daný autor chce použiť na implementáciu svojho algoritmu.

Začať
Prečítať číslo1
Prečítať číslo2
súčet = číslo1 + číslo2
Vypísať súčet
Koniec

Úloha do zošita: Pseudokód

Do zošita si napíšte pseudokód pre aspoň jeden z vašich vývojových diagramov, ktoré máte v zošite zakreslené.

Splnenie úlohy vám budeme kontrolovať.

Diagramy ako kód

Súčasným trendom v moderných prístupoch ku tvorbe diagramov je technika Diagrams as Code (DaC). Ide o postup, pri ktorom sa diagram nekreslí v grafickom editore, ale pomocou na to určenej syntaxe sa zapíše do textového súboru, často priamo do dokumentácie alebo komentárov zdrojového kódu. Výsledný obrázok sa potom automaticky vygeneruje pomocou dokumentačného nástroja.

Takéto diagramy sa dajú ľahko upraviť a verzionovať spolu s kódom a jednoducho sa vložia do dokumentácie a webových stránok. Veľkou výhodou je taktiež možnosť použitia umelej inteligencie, ktorá vie takéto diagramy písať a synchronizovať so zmenami v zdrojovom kóde programu.

Medzi nevýhody prístupu Diagrams as Code patrí nevyzrelosť nástrojov na písanie takýchto diagramov, nemožnosť precízne určiť polohu a tvar blokov a šípiek, a pri automatickom písaní diagramov aj nižšia pridaná hodnota (low signal) oproti ručne písaným diagramom. Netechnický ľudia môžu mať taktiež problém s písaním takéhoto diagramu, nakoľko ide vlastne o špeciálny programovací jazyk (Domain-specific Language, DSL)

Jedným z najpopulárnejších DaC nástrojov na tvorbu diagramov je Mermaid, ktorý rýchlo a bezplatne umožňuje vytvoriť vývojový diagram zo stručného textového zápisu jednotlivých blokov a prepojení.

flowchart TD
    Start([Štart])
    Input1[/Prečítať číslo1/]
    Input2[/Prečítať číslo2/]
    Sum[súčet = číslo1 + číslo2]
    Output[/Vypísať súčet/]
    End([Koniec])

    Start --> Input1
    Input1 --> Input2
    Input2 --> Sum
    Sum --> Output
    Output --> End

V textovom zápise vývojového diagramu stačí uviesť bloky, ktoré chcete zobraziť a napísať prepojenia jednotlivých blokov. Typy blokov sa definuje pomocou rôznych druhov zátvoriek, do ktorých sa napíše text, ktorý chcete v bloku zobraziť, napr. Start([Štart]). Prepojenie blokov sa napíše pomocou textu -->.

Praktická úloha na cvičení

Otvorte si na vašom prehliadači stránku https://mermaid.live. Vytvorte v ňom jednoduchý vývojový diagram.

V časti Actions si vyexportujte váš vývojový diagram do formátu .png a pošlite ho vášmu učiteľovi na EduPage do konca vyučovacej hodiny.

Okrem vývojových diagramov nástroj Mermaid umožňuje vytvoriť aj iné typy diagramov používaných pri návrhu a vývoji softvéru. Tento nástroj vám môže pomôcť, ak budete potrebovať vytvoriť diagramy do svojej práce či zadania a nebude sa vám chcieť kresliť ich ručne.

Upozornenie

Nástroj Mermaid má niektoré nedostatky, ktoré v niektorých prípadoch komplikujú tvorbu vývojových diagramov. Najväčší problém majú so šípkami smerom späť a pri symbole cyklu for (ktorého použitie je neštandardné a využíva sa hlavne pri výuke). Ak je potrebná formálna presnosť je lepšie použiť grafický editor diagramov ako napr. draw.io.

Zhrnutie cvičenia

  • Zopakovať si základy programovania z minulých rokov
  • Ak používam Windows, nainštalovať si PowerShell
  • Nainštalovať si Javu JDK 25 LTS v distribúcii Temurin
    • Overiť si, či Java beží správne pomocou java --version
  • Nainštalovať si vývojové prostredie IntelliJ IDEA
    • Aktivovať si školskú licenciu pre bezplatné použitie verzie Ultimate
  • Zopakovať si 5 základných symbolov vývojového diagramu
    • Ovál - Terminál
    • Rovnobežník - Vstup/Výstup
    • Obdĺžnik - Operácia, proces
    • Kosoštvorec - Rozhodovanie
    • Obdĺžnik so zvislými čiarami - Podproces
  • Vytvoriť vývojový diagram s rozhodovaním
  • Vytvoriť pseudokód daného algoritmu
  • Vytvoriť vývojový diagram v editore Mermaid Live
    • Exportovať diagram do formátu .png
    • Zaslať vyexportovaný diagram učiteľovi na EduPage

Poznámky do zošita

V zošite je potrebné mať napísané aspoň tieto poznámky:

JAVA

JRE - Java Runtime Environment - na spúšťanie Java programov
JDK - Java Development Kit - na programovanie

nová verzia každých 6m, stabilné sú 17, 21 a 25
java --version


ÚVOD DO DIAGRAMOV

Vývojový diagram znázorňuje kroky procesu alebo algoritmu.

>> zapísať tabuľku so základnými typmi symbolov vývojového diagramu.

>> nakresliť jeden jednoduchý vývojový diagram s rozhodovacím blokom


PSEUDOKÓD

Zápis algoritmu v prirodzenom jazyku, bez pravidiel.
Pomáha vysvetliť algoritmus a plánovať.

>> zapísať pseudokód jedného z vývojových diagramov


DIAGRAMY AKO KÓD - DaC

Diagramy vo forme textu, vkladáme ich do dokumentácie alebo zdrojového kódu.
Používame nástroj http://mermaid.live

Vlastnosti:
- generované automaticky z textu, AI friendly
- ľahšie sa udržiava aktuálny

Nevýhody:
- musíte vedieť špecifickú syntax
- strata precíznej kontroly vizuálu

Skúšanie a kontrola vedomostí

Na ďalšej hodine budeme kontrolovať:

  • Správne nainštalovanú Java JDK 25
  • Správne nainštalovaný program IntelliJ IDEA vo verzii 2026
  • Aktivovaná školská JetBrains licencia
  • Zapísané poznámky z hodiny vo vašom zošite

Ústne skúšanie:

  • Rozdiel medzi JDK a JRE, čo dané skratky znamenajú
  • Základné symboly vývojového diagramu a ich význam
  • Vedieť čo je Diagram as Code, uviesť jeho výhody a nevýhody

Praktické skúšanie:

  • V nástroji Mermaid vytvorte vývojový diagram pre výpočet absolútnej hodnoty čísla
  • V nástroji Mermaid vytvorte vývojový diagram pre zistenie menšieho z dvoch čísel
  • V nástroji Mermaid vytvorte vývojový diagram pre výpočet prepony pravouhlého trojuholníka na základe jeho odvesien
  • Vytvorenie pseudokódu vyššie uvedených úloh
